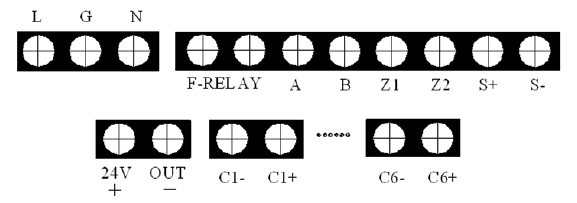

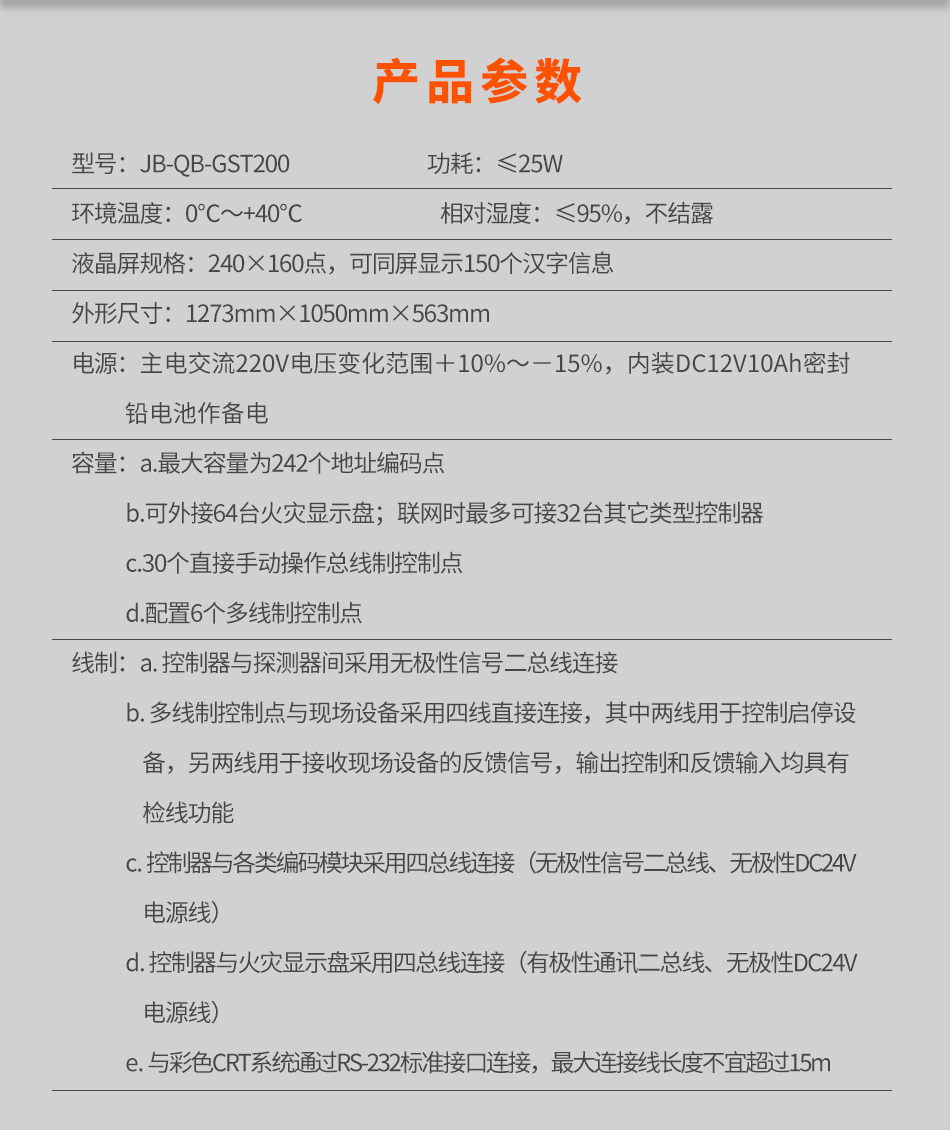

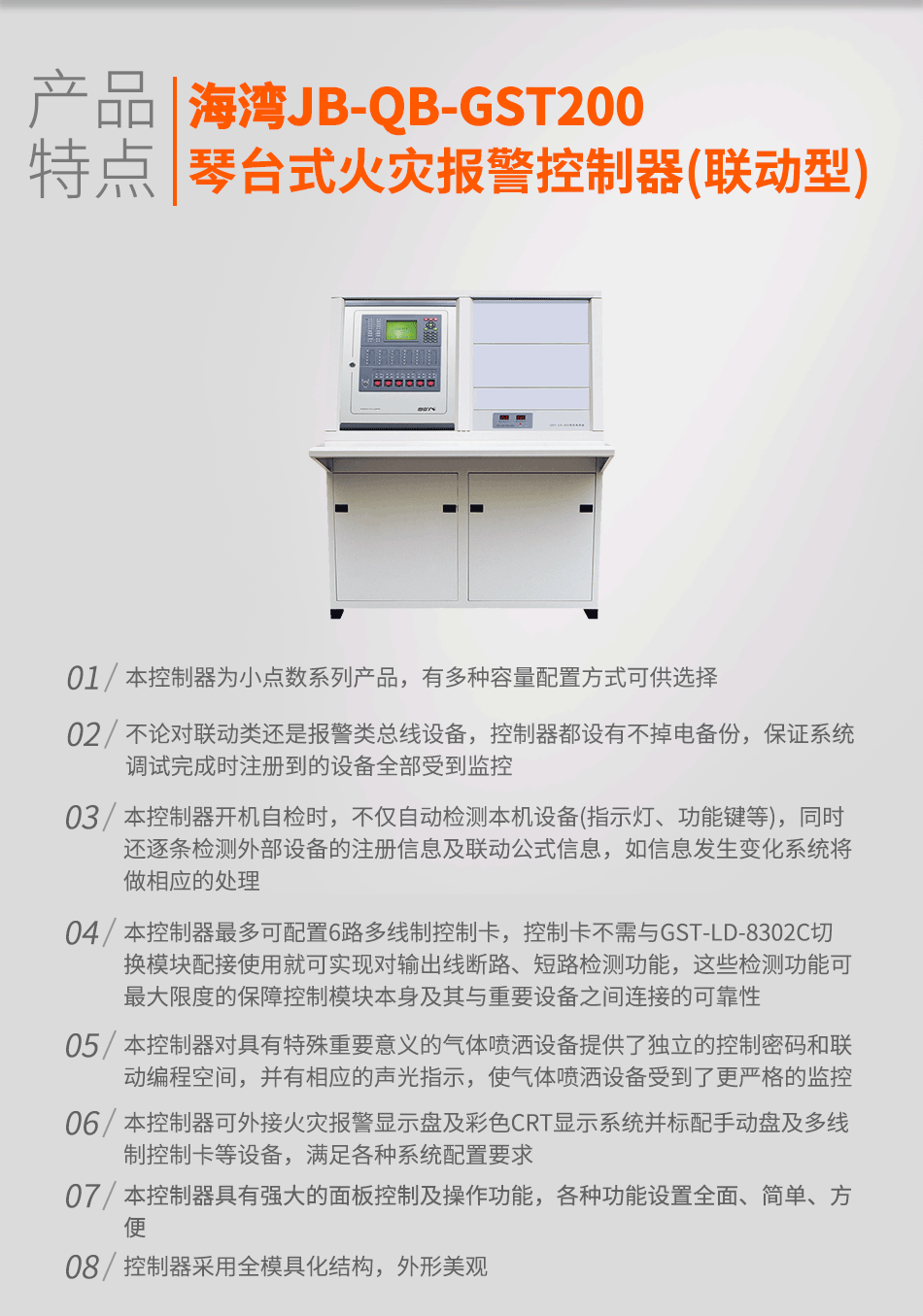

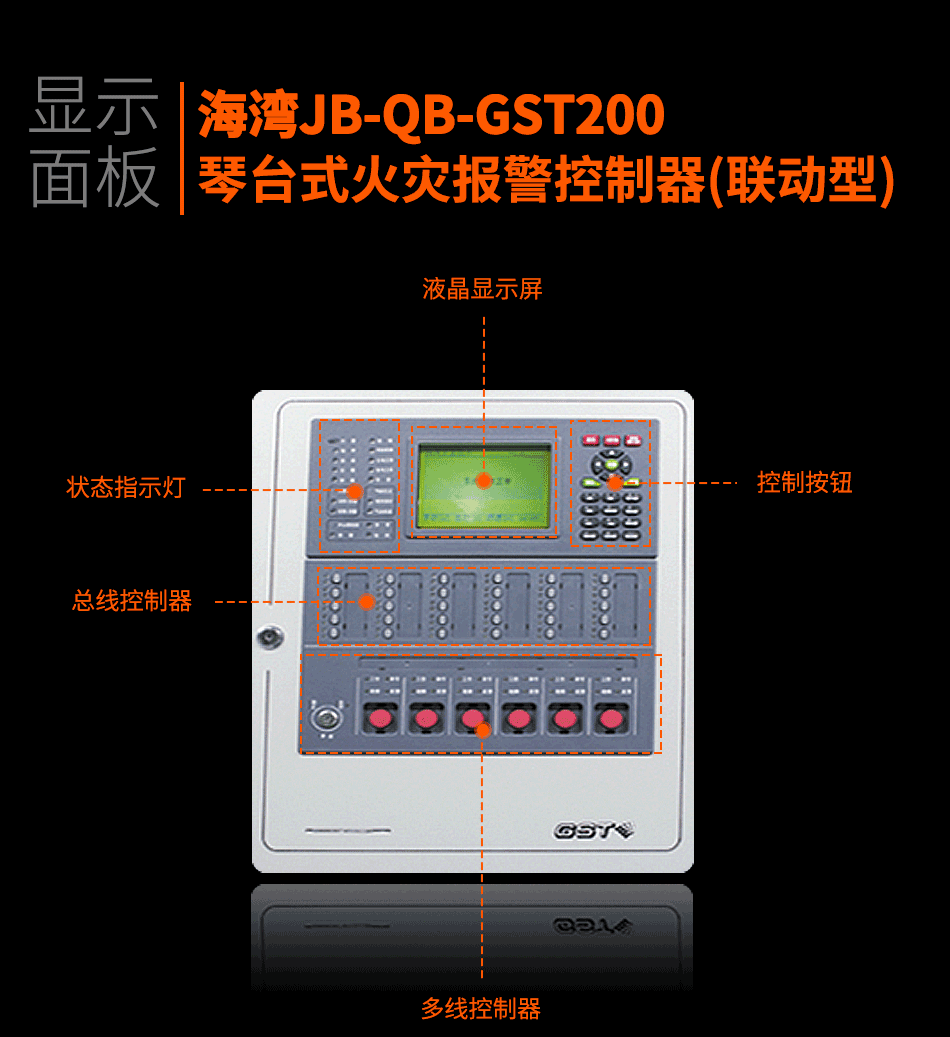

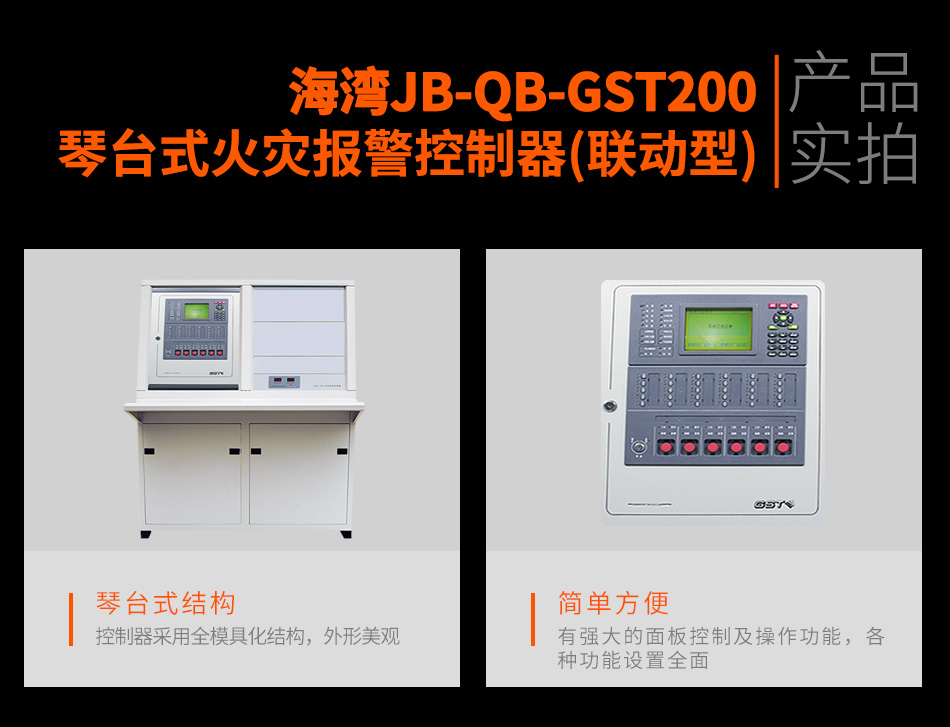

海灣JB-QB-GST200控制器外部接線端子如下圖：

　其中：
  L、G、N：交流220V接線端子及交流接地端子；
  F-RELAY：故障輸出端子，當主板上NC短接時，為常閉無源輸出；當NO短接時，為常開無源輸出；
  A、B：連接火災顯示盤的通訊總線端子；
  S+、S-：警報器輸出端子，當主板XS8上1、2腳和4、5腳接短路環(huán)時，為常開無源輸出；當主板XS8上2、3腳和5、6腳接短路環(huán)時，為帶檢線功能有源輸出，終端需要接0.25W的4.7kΩ電阻，輸出時有DC24V/0.15A的電源輸出；
  Z1、Z2：無極性信號二總線端子；
  24VIN（+、-）：外部DC24V輸入端子，可為輔助電源輸出提供電源；
  24VOUT（+、-）：輔助電源輸出端子，可為外部設備提供DC24V電源，當采用內(nèi)部DC24V供電時，最大輸出容量為DC24V/0.3A，當采用外部DC24V供電時，最大輸出容量為DC24V/2A；
  Cn+、Cn-（n=1~6）：直接控制輸出端子，當采用內(nèi)部DC24V供電時，輸出容量為DC24V/100mA，當采用外部DC24V供電時，輸出容量為DC24V/1A。帶檢線功能，需接0.25W4.7kΩ終端電阻，不需與GST-LD-8302C切換模塊配接使用。
  In1、In2（n=1~6）：無源反饋輸入端子。帶檢線功能，需接0.25W4.7kΩ終端電阻。

　布線要求：
    a．信號二總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm²
　b．通訊總線A、B采用阻燃屏蔽雙絞線，截面積≥1.0mm²
　c．多線制控制點外接線CN+、CN-、In1、In2采用BV銅芯導線，截面積≥1.0mm²
　d．電源線采用阻燃BV線，截面積≥2.5mm²
