建(構)筑物的消防安全很大程度上取決于消防器材設備的好壞，而消防器材設備能否正常工作又取決于供電電源的工作狀態。一直以來，因消防器材設備電源失控造成消防器材設備失靈，致使火災蔓延的事情屢有發生，特別是在社會供電緊張、設備質量不佳、安全意識淡薄的時期，這一問題更顯得尤為突出。因此，如何從技防手段上實現對消防器材設備供電電源的實時監測，一直受到公安消防部門的高度重視。

　　消防器材設備電源監控系統設置場所

　　根據國家標準《消防控制室通用技術要求》(GB25506-2010)確定了消防器材設備電源監控系統的具體設置場所。消防器材設備電源監控系統宜安裝在各種消防器材設備電源，如“消火栓(消防炮)系統、自動噴水滅火系統、水噴霧(細水霧)滅火系統、雨淋噴水滅火系統(泵供水方式)、泡沫滅火系統、干粉滅火系統、氣體滅火系統、防煙排煙系統、防火門和卷簾系統、消防電梯、消防應急照明和疏散指示系統、消防器材設備應急電源(EPS)、消防器材設備直流電源等。

　　消防器材設備電源傳感器的設置部位

　　消防器材設備電源傳感器是對消防器材設備的供電電源進行監測，應保證整個消防系統的供電電源工作狀態均能在消防器材設備電源監控器上或消防控制室內實時顯示。

　　宜設置在下述部位：

　　建筑內為消防器材設備供電的主電源和消防電源的配電柜輸出端;

　　消防電氣控制裝置(包括水泵控制器、風機控制器等)的雙路電源輸入端與輸出端;

　　設置在各防火分區內的消防器材設備電源裝置(給各消防器材設備供電的直流電源)的輸出端;

　　為消防器材設備供電配電箱的輸出端;消防器材設備應急電源的輸入端與輸出端;應急照明配電箱的輸出端;集中電源型消防應急燈具專用應急電源的輸入端與輸出端;

　　多路主電源供電的設備應監控其各主供電回路輸入端;

　　設置在消防控制室以外的獨立供電的下述消防器材設備的工作狀態如在火災報警控制器或消防聯動控制器上沒有顯示，應在其電源的輸出端設置電壓傳感器或電流傳感器：電氣火災監控設備;

　　可燃氣體控制器;防火卷簾控制器;氣體滅火控制器;

　　線型光纖感溫火災探測器;空氣采樣式感煙火災探測報警器;

　　傳輸設備;火災顯示盤等其他消防器材設備。

　　消防器材設備電源監控系統組成

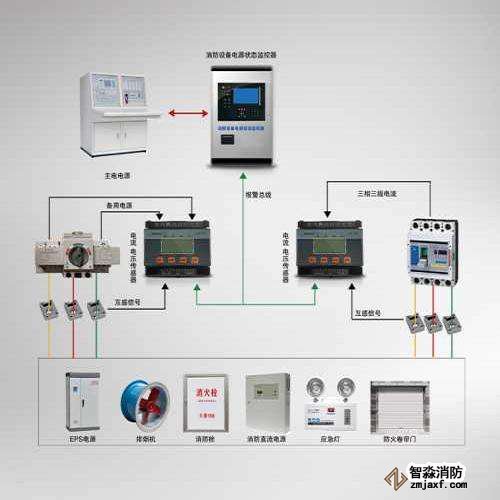

　　消防器材設備電源監控系統作為消防聯動控制系統的必要子系統，一般設置在消防控制中心，由電源狀態監控主機、監控傳感器(包括電壓傳感器、電流傳感器、電壓/電流傳感器等全部或部分組成)及系統總線組成。整個監控系統功能全面，安全可靠，探測準確，性價比高，系統內部采用RS485網絡通信，對外提供Modbus-RTU通信協議，以滿足其他標準系統連接。

　　消防器材設備電源監控系統功能

　　該系統實現了在消防控制室內有效的實時監測并顯示各個消防用電設備供電電源和備用電源工作狀態的各項技術要求，適用于新建、擴建和改建的工業與民用建筑。作為一種預報警系統，其優點是可以提前對消防器材設備電源故障進行報警。該系統主要監測消防器材設備電源的相關電氣參數，在電源發生過壓、欠壓、過流、缺相等故障和異常、相關參數不在設定值要求范圍內時能發出報警信號，并在系統中指示報警具體部位，且記錄并保存警報信息。避免火災發生時消防器材設備不能正常使用而導致不能有效地控制火災的蔓延，使火災發生時消防器材設備能高效快速地投入工作。

　　消防器材設備電源監控系統的安裝

　　在消防控制室內，消防器材設備電源狀態監控器發出的報警信息和故障信息應與火災報警信息有明顯區別，同時它對消防控制室內的報警控制器、圖形顯示器裝置及其他消防器材設備的供電電源也要進行監控，故主機要獨立運行，不可由其他主機代替。但可與其他主機同裝在一個柜體中。


　　(1)消防器材設備電源狀態監控器的安裝

　　消防器材設備電源狀態監控器的安裝設置可以參照《火災自動報警系統設計規范》(GB50116)對火災報警控制器的有關規定，安裝要牢固，不得傾斜，安裝在輕質墻上時，應采取加固措施。引入監控器的電纜或?qū)Ь€，端子板的每個接線端，接線不得超過2根;電纜芯和導線，應留有不小于20CM的余量;導線應綁扎成束;引入線穿線后，在進行管處應封堵;電纜芯線和所配導線的端部，均應表明編號，并與圖紙一致，字跡清晰不易退色;控制器的主電源引入線，應直接與消防電源連接，嚴禁使用電源插頭。監控器的接地，應牢固，并有明顯標志。


　　(2)消防器材設備電源傳感器的安裝

　　消防器材設備電源傳感器宜獨立安裝在傳感器箱內，放置在配電箱附近，并預留與配電箱接線端子。當不具備單獨安裝條件時，傳感器亦可安裝在配電箱內，但不能對供電主回路產生影響。應盡量保持一定距離，并有明顯標志消防器材設備電源監控傳感器的安裝。

　　消防器材設備電源監控系統的施工調試

　　消防器材設備電源監控系統安裝完畢之后，將系統通電后，按照《消防器材設備電源監控系統》(GB28184-2011)分別對傳感器和監控設備逐個進行單機通電功能檢查，應按現行國家標準的有關要求對監控設備進行監控報警功能、控制輸出功能、故障報警功能、自檢功能、電源功能檢查。其主電源和備用電源，其容量應分別符合現行有關國家標準和使用說明書的要求。在備用電源連續充放電3次后，主電源和備電源應能自動切換。功能正常后，監控系統可進行正常調試，待監控系統在連續運行12h無故障后，填寫系統調試表。調試完成后應有詳細監控點的報警值參數設置記錄，相應監控點的地址及對應安裝位置信息記錄。
