電氣火災智能監測終端接線安裝說明

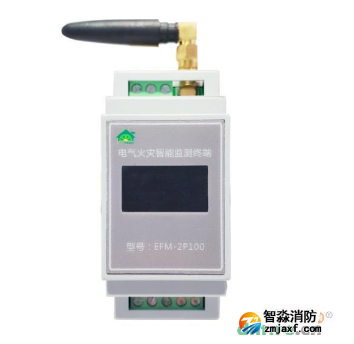

電氣火災智能監測終端接線（附圖）

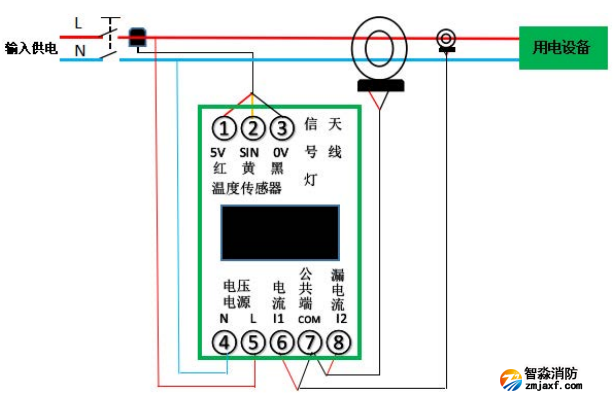

1.1電氣火災智能監測終端電壓電源端接線

　　首先預測安裝電氣火災智能監測終端的位置到市電輸入開關的位置的總長度，準備好線材。

　　紅色線材的一端接入電氣火災智能監測終端的測量電壓電源火線（第7腳L）。

　　藍色線材的一端接入電氣火災智能監測終端的測量電壓電源零線（第6腳N）。

1.2電氣火災智能監測終端電流端的接線   海灣電氣火災

　　電流互感器的A引腳接入電氣火災智能監測終端的測量電流輸入（第8腳I1）。

　　電流互感器的B引腳接入電氣火災智能監測終端的公共端輸入（第9腳COM）。

1.3電氣火災智能監測終端漏電流（剩余電流）端的接線

　　漏電流（剩余電流）互感器的A引腳接入電氣火災智能監測終端的測量電流輸入（第10腳I2）。

　　漏電流（剩余電流）互感器的B引腳接入電氣火災智能監測終端的測量電流輸入（第9腳COM）。

1.4電氣火災智能監測終端溫度檢測端的接線

　　黑溫度傳感器線的0V引腳接入電氣火災智能監測終端的測量電流輸入（第3腳0V）。

　　黃溫度傳感器線的SIN引腳接入電氣火災智能監測終端的測量電流輸入（第2腳SIN）。

　　紅溫度傳感器線的5V引腳接入電氣火災智能監測終端的測量電流輸入（第1腳5V）。

2、互感器、網絡通信天線安裝

2.1電流互感器安裝

　　先確認被測量回路的火線，把電流互感器打開，互感器安裝方向是沿著電流的進線方向（互感器標識的箭頭指向負載端）。將被測回路的火線穿過電流互感器，將互感器開口部位進行緊固。

2.2漏電流（剩余電流）互感器安裝

　　先確認被測量回路的火線與零線，把電流互感器打開，互感器安裝方向是沿著電流的進線方向（互感器標識的箭頭指向負載端）。將同一回路的火線和零線同時同向穿過漏電流（剩余電流）互感器，將互感器開口部位進行緊固。

2.3溫度檢測線安裝

　　使用扎線帶將溫度傳感器扎在市電輸入開關下端的火線上（適當?shù)目拷_關下端）。

2.4網絡通信線安裝

　　將網絡通信天線對準電氣火災智能監測終端天線接口擰緊。

3、上電前檢查

　　在電氣火災智能監測終端接線接入市電前，首先目測檢查終端工作電壓電源端的接線、電流互感器輸入的接線、漏電流（剩余電流）互感器的接線是否接錯，電流互感器有沒裝反。

4、電氣火災智能監測終端接入市電

　　將電氣火災智能監測終端的電壓電源火線（紅色線材）的另一端與市電輸入開關下端火線并接

　　將電氣火災智能監測終端的電壓電源零線（藍色線材）的另一端與市電輸入開關下端零線并接。

　　完成電氣火災智能監測終端的上電工作后，觀察電氣火災智能監測終端的顯示屏亮起。觀察顯示屏會有各檢測數據的輪顯和GSM信號由離線切換至正常狀態。

注意事項：

　　A.安裝時，避免發生觸電，將市電輸入開關斷開，確認斷電后再進行設備安裝。

　　B.確認各線纜、傳感器等接入無誤后再上電。

　　C.各線頭不要裸露，連接線纜需要收扎好。
