一個布線的項目如何算工程量？如何算設備材料的用量？這些問題在弱電項目中經常會遇到。

一箱網線可布置的信息點數量 n=305 / L ( n 取整數，省去小數點后面的數字)

本工程使用線纜箱數：
線纜箱數 = 數據點總數量 / n*1.1(考慮到線材布放的損耗及留有一定的余量)

當然也可以使用電纜長總和來計算所需電纜箱數。

總共所需電纜箱數=各層電纜長總和/305米*1.1 (1.1考慮的是留有一定的余量)

注意：
1、總點數=數據+語音
還有一點請注意網線的數量一般為300米左右，不到305米，如果這個工程線纜數量比較大的時候，這個也有考慮。比如穿線設備端預留的線纜長度，也要綜合考慮，這個也會根據您的施工隊伍的整體施工工藝來判斷。

2、模塊的計算：為信息點的數量;3、雙口面板的數量：總點數/2;4、48口配線架的計算：
總點數/48，如果有子配線間應分別計算，即各自覆蓋的信息點數/48，然后相加。

5、機柜跳線：
從配線架跳接到交換機的跳線+交換機之間的級聯線。

6、RJ45頭：

(機柜跳線+工作站跳線)×2×1.1;

7、RJ45頭護套：為RJ45頭的數量;

8、三類大對數的數量：

從弱電井通過橋架到機房的距離+富裕量(大一些，因?yàn)榇髮?duì)數不能連接的);

9、110DW2-100FT配線架(2U)：一個為100對;

10、110過線槽：與110配線架的數量一致;

弱電產品精選弱電報價學習視頻及案例參考小程序

11、110背板(4U)：

110DW2-100FT配線架數量/2;

12、110C4連接塊(每包10個)：

110DW2-100FT配線架為100對，即100部電話，它由四部分組成，每一部分為25對，即由5個C4連接塊和1個C5連接塊組成(5×4+1×5=25)，也就是說，100對大對數需要20個C4連接塊和4個C5連接塊。

13、電話跳線(盤/100米)：每根電話跳線需要1.5米。


14、RJ11頭：
有電話的數量決定，如200部電話(200對大對數)需要200個RJ11頭(另一端直接打在RJ11配線架上);

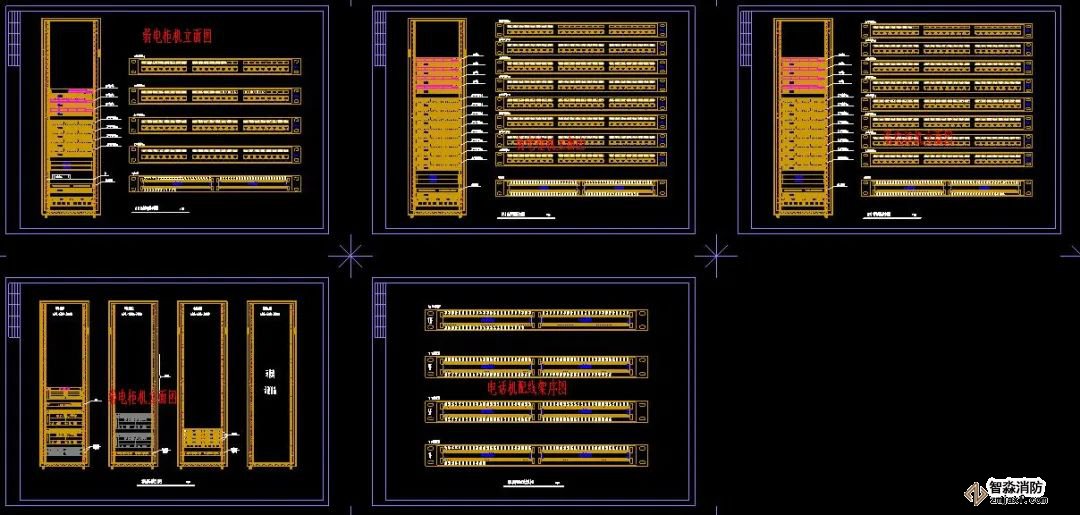

15、42U機柜能放多少設備：

計算48口配線架、線管理器，RJ11配線架、交換機、服務器等的高度(U);

例如：某牌子42U標準機柜，能放的最多可達18臺20服務器。為什么是20臺，1U服務器與1U服務器之間要留下散熱的空間，同時機柜里面要放1臺交換機，也需要2U的空間。

如果是2U的服務器一般就能入10臺左右，再加上要放置交換機，路由器等設備。

16、核心機房設備間子系統為光纖時：

◆光纖配線架：=管理間數*光纖芯數

◆光纖跳線(ST-LC)：=管理間數*光纖芯數
